NS3100系列分布式远动装置

一、概述

NS3100系列分布式远动装置是保定市北星科技有限公司集十几年的实践经验，根据电力系统自动化监测和实时控制的要求，借鉴国内外同类产品技术，开发研制的新一代微机远动装置。它采用新的分布式概念，各I/O单元都采用16位微处理器，和主站可进行远程通讯。NS3100系列本身可构成独立的SCADA系统分站控制器。

NS3100功能齐全，可用于电力监控系统中。由于采用高速、低噪音高可靠的CMOS逻辑器件，可编程逻辑阵列技术，使其具有更好的灵活性，并减少了逻辑线路。NS3100的主要功能为：状态量输入、报警输入、脉冲累积输入、事件顺序记录（SOE），模拟量输入/输出和开关量输出，可以完成诸如自动发电控制（AGC），变压器分接头调整等特殊应用功能。

作为新一代的RTU，它可专门用作站内自动化，需要高可靠性的无人站及各种电度量信息采集场合。NS3100使用更为紧凑，智能的各种I/O，NS3100具有更长周期的使用寿命。当需要扩充、增加功能时，只需要简单的扩充I/O单元，增加应用软件，而不需要替换已有的NS3100设备，一但您选定了NS3100，它可以使您的运行成本更低，而且易于安装和维护。

二、 NS3100系统配置

NS3100系统包括管理单元及其它I/O功能单元：

NS3100MTX通讯单元：连接其它I/O单元及多个外部智能设备的数据集中器。

NS3100MCI管理单元：数据管理。

NS3100MCK测控单元：测量一回线路的全数据、16路状态量输入、一路开关量的合/掉闸操作及2路模拟量输入。

NS3100MTY综合单元：调整2台变压器分头，并采集分头位置。

NS3100MAI（交流）采集单元：采集1条线路的全数据。

NS3100MAI模拟量输入单元：采集32路模拟量输入

NS3100MAO模拟量输出单元：控制4路模拟量输出

NS3100MDI状态量输入单元： 采集64路状态量输入

NS3100MDO数字量输出单元： 控制8路开关量的合/掉闸操作

NS3100MOD调制解调器单元： 两路调制解调器

NS3100GPS卫星同步时钟：   GPS卫星时钟

NS9081   网络通讯单元：   可将101或CDT规约转换为104规约

NS3100MPO：电源切换单元

NS3100当地监控系统

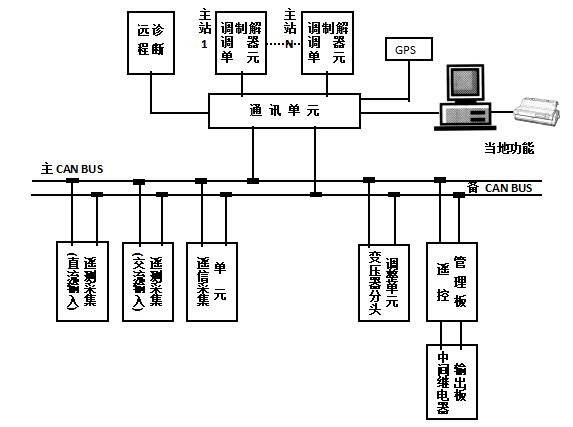

1、NS3100系统构成：

1．系统内部通信：

NS3100系统内部通信通过控制器局部网CAN（Controller  Aera  Network）完成。CAN BUS属现场总线（Field  bus）范畴，是一种串行通信协议。具有多主站依据优先权进行总线访问，无破坏性的基于优先权的仲裁，配置灵活，遭破坏的帧可自动重发，故障节点判别及自动脱离等特点。速率1M，节点间长通信距离10公里。依靠CAN BUS这些优点，NS3100系统组成了一个实时性好、速率高、可靠性高的内部通信网络。

NS3100系统内部具有两条独立的CAN BUS，即可做为主/备用，又可独立使用。

2．系统外部通信：

与主站通信可通过NS3100MOD（调制解调器单元）完成，也可通过RS232连接其它通信设备，满足不同的信道需要。

与站内其它智能设备连接，可通过RS232/RS485接口完成。

3．系统电源：

NS3100系统中，对电源的要求为直接输入交流电源（AC 220V）或直流电源（DC220V）。

4．系统的机械结构：

NS3100的机械设计满足电力企业及工业现场所提出的环境要求。

系统中的功能单元全部采用密封式金属外壳机箱，外形尺寸有两种：19″/483mm宽×140mm深×2U/88mm高或9.5″/216mm宽×140mm深×2U/88mm高，两个9.5″机箱可联接为19″。机箱安装架及面板采用金属板，全部部件均采用喷塑处理。

NS3100提供的屏体为户内立柜式，前门为玻璃板单门，后门为双开铁门，上部配有通风孔，下部有密封性好的电缆孔。两侧为活动插板门便于拆卸施工，方便接线、组屏和运输。

机柜尺寸2260×800×550mm或2360×800×600mm，颜色为浅砂色（尺寸、颜色由用户决定）。

2、NS3100系统设计特点：

1．系统的可靠性

每个功能单元自带微处理器，功能单一

采用高速低功耗、低噪声、高可靠性的CMOS逻辑器件

双路CAN BUS可做为系统内部的主/备通讯链路

支持双机热备份，故障时自动切换

摒屏传统插板式结构，减少接触问题带来的隐患

2．系统的扩充性

CAN BUS在系统内的应用，为系统的扩充提供了良好的条件，无论是系统扩容还是增加新的功能单元，都无须改变原有的系统结构。丰富的串口资源及所支持的多种总线联接方式，为联接日益增多的外部智能设备提供了强有力的支持。

3．系统的可维护性

系统内各单元具有自检、自诊断功能，提供面板LED指示，并可利用各种方式，报告主站。

系统的各单元支持带电热拔插。

提供RTU组态软件，可现场定义或修改RTU各种参数。

现场大屏幕液晶显示，方便现场观察数据。

系统支持远程维护，可远程修改各种参数或查看RTU的运行状态。

3、系统性能指标：

1．环境条件：

环境温度：-5℃～55℃

相对湿度：5%～95%无凝露

大气压：66～108KPa

2．输入电源要求：

100V～280V  AC  50HZ±5HZ

90V～360V   DC

3．输入量：

模拟量：0～120VAC

0～6A  AC

状态量：24VDC  48VDC  110VDC  220VDC可选

直流量：+10V  +5V  4～20mA可选

脉冲量：脉冲宽度≥20ms

4．系统性能指标：

交流采样精度：    U、I≤0.2%

P、Q≤0.5%

直流采样精度：综合误差≤0.5%

SOE分辩率：           ≤2ms

遥控中间继电器接点容量：    DC  220V  5A

有载调压中间继电器接点容量：AC  220V  10A

通道接收电平：-40dB～0dB

通道中心频率：1700HZ±400   3000HZ±150可选
