NS3305变压器有载分接开关参数测试仪

一、概述

电力变压器作为供电网络中的主要设备之一，其工作状态关系到整个供电网络的运行。而作为变压器中的运动部件有载调压开关的工作状态，将直接影响变压器的运行品质。对有载开关切换的品性测试，传统方法是将变压器中的开关切换部分吊出，与光线示波器连接后，用手柄转动传动机构，待枪机快释放时，人工启动光线示波器录波，待开关完成切换后，停止操作，观察记录结果，并判断开关工作品质的好坏。

我公司研制的有载开关参数测试仪，采用了全新测试原理，运用微机技术，使现场工作人员无需拆卸变压器和吊装开关，就能对各种电力变压器的有载开关的性能进行测试，显示和打印过渡过程的波形及其参数,以便判断开关的优劣。

二、性能特点

1．功能强大，可实现过渡波形、过渡时间、过渡电阻、三相同期性等参数的测量。

2. 采用大屏幕TFT液晶显示器和触摸屏，分级式中文菜单，操作简便、快捷。

3. 智能型测试和结果分析，具有放大或缩小波形，自动转换分接档位号的功能。

4. 三路独立的恒流源。

5. 六路独立信号处理，高速A/D转换，10kHz高速采样，真实反映参数的变化。

6. 仪器内设大容量FLASH存储器能够存储512组数据，可随时存档、调阅、分析。

7. 仪器自带万年历，显示日期和时间,并可自动打印测试时的时间。

8. 仪器自带高速热敏打印机，可打印波形、过渡时间、过渡电阻、三相同期性时间等测试结果。

9. 仪器设有自动放电回路和过压保护电路。

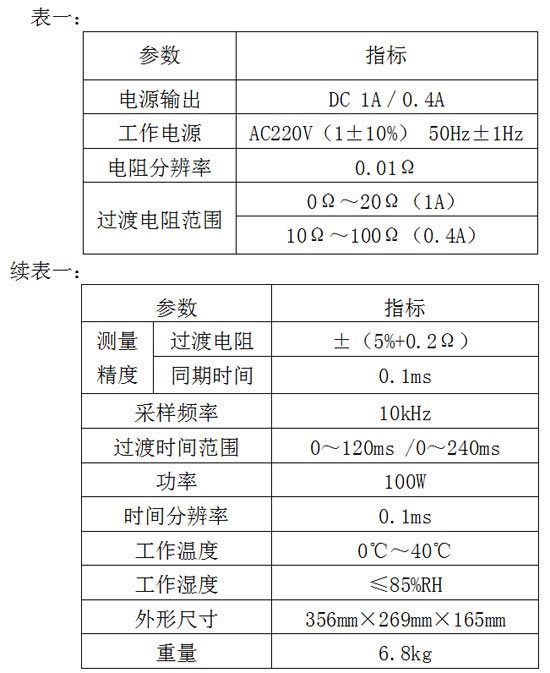

三、技术指标
