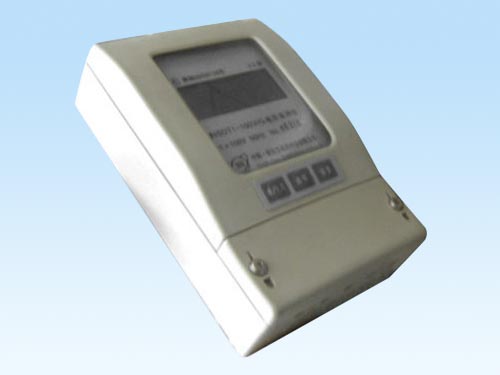

NSDT型系列统计式电压监测仪

一、概述

NSDT型系列电压监测仪是一款多路电网电压质量监测统计仪，它能对读入的电压信号进行转换处理，在时钟的同步控制下，自动监测、统计和分析各项统计值并存贮，供用户选择读出，可对多种电压信号（PT输出～100V、220V、380V）进行采集、显示、分类统计，可以同时监测三路电网电压质量，是电力系统监测、考核电网电压质量的手段之一。NSDT型系列电压监测仪采用设计新颖的精美结构，外观整洁，工艺精良，安装便捷，使用方便。由于元器件采用单片微机及大规模IC及SMT表面贴装技术，并经过多年的市场应用和洗礼，证明仪表功能强，具有很高的可靠性。

执行标准：中华人民共和国电力行业标准DL500-2009《电压监测仪订货技术条件》。

二、主要性能指标

统计对象

可对变送为PT～100V或～57.7V的3KV及以上高压电网电压、220V电压或是380V电压信号进行采集、显示、分类。

统计形式

仪表自动地按时、日、月方式分别分类统计。

统计项目及功能

1.月统计

本机存储12个月的月统计数据，液晶显示当前月和上月的总运行时间、合格时间、合格率、上限率及上限时间、下限率及下限时间、高电压值及高电压出现时刻、低电压值及低电压出现时刻、平均电压。

2.日统计

本机存储3个月的日统计数据，液晶显示当日和上日的总运行时间、合格时间、合格率、上限率及上限时间、下限率及下限时间、高电压值及高电压出现时刻、低电压值及低电压出现时刻、平均电压。

3.时统计

本机提供近三天的时统计数据，液晶显示指定整点的总运行时间、合格时间、合格率、上限率及上限时间、下限率及下限时间、高电压值及高电压出现时刻、低电压值及低电压出现时刻、平均电压。

4.整点统计

本机提供近上月及本月的整点统计数据。

5.停电记录

本机提供来、停电的时刻（年月日 时分秒）。

6.可以单独设定预警上下限值，当瞬压值预警上下限值时产生报警输出。注报警节点容量DC24V.

7.具有测量值人工校正功能。

8.具有“看门狗”功能，确保程序可靠运行。

9.进入参数设置前有密码保护，防非正常操作。

10.显示形式LCD液晶显示

11.采样周期250ms

12.显示周期1s

13.统计周期1min

14.精确度

15.测量范围：        Un±20%(AC)

16.综合测量误差：    ≤0.5%

17.时钟误差：≤±0.5s/d

18.分辨率：≤0.01%

19.信号输入回路功耗：≤0.6VA

20.电源回路功耗：≤2VA

21.绝缘电阻  ≥500兆欧

22.工频耐压强度  1.5KV，1min不击穿

23.E2PROM存储重要数据，保存期100年。

24.通讯媒介 RS485/GSM(短信)/GPRS

25.正常工作环境

26.环境温度：-40℃～+70℃

27.相对湿度：+45℃时90%

28.大气压力：79.5～106.0kpa(海拔2000m及以下)。

29.供电方式 被测电源供电和辅助电源供电。

30.安装方式 挂装式和槽装式。

31.采集回路：单路,两路,三路，三相三线，三相四线。
