NS3301变压器风冷控制柜

电力系统由发电、变电、输电、配电、用电几个环节组成，其中变压器是一个十分重要的元件，它的运行对电力系统起着十分重要的作用。变压器在运行过程中，绕组中的铜耗和铁芯中的铁耗都转变为热能，使变压器各个部分的温度升高，变压器的使用寿命主要由绝缘老化程度决定，绝缘老化主要是由温度变化造成的。研究结果表明：在设计温度情况下，温度每升高6℃，变压器的使用寿命就要减少一半，这便是变压器绝缘老化的六度规则。由此可见温度是影响变压器使用寿命的一个重要指标。

在110kv、220kv、500kv、1000kv的油浸变压器中，主要采用自然油循环风冷、强迫油循环风冷和强迫油循环水冷三种冷却方式，其中绝大部分采用自然油循环风冷和强迫油循环风冷冷却方式。变压器风冷智能控制柜就是针对着三种冷却方式而设计的智能型控制柜。它可以实现远方自动和就地手动控制方式，并可以把各种信息上传显示和下行控制设定，对变压器整个冷却系统实现控制，达到节能和延长散热器使用寿命的目的。

一、使用环境条件

1、安装地点：户外、户内

2、周围环境温度： 高：+55℃

低：-40℃

日温差：25K

日照强度：0.1w/cm²

3、海拔高度：2000米以下

4、风速：35m/s

5、地震烈度：8度

水平加速度：0.3g

垂直加速度：0.15g

6、污秽等级：Ⅲ级（2.8kv/cm）

7、覆冰厚度：10mm

二、控制原理及方式

1、温湿度控制

为了确保控制柜内部温湿度环境，设一路或两路温湿度控制器，当气温下降到0℃以下时，启动加热回路，温度达到5℃后，停止加热。当温度达到40℃时，启动降温装置，当气温下降到35℃后，停止降温。

2、照明控制

当柜门打开时，自动启动照明回路，照明灯亮，关上柜门后，照明灯自动关闭。

3、手动控制模式

在手动模式下，全部冷却器都处于工作状态，此时，冷却器的工作状态不受负荷电流或油温等因素影响。此种工作模式为检修人员或运行人员检修时或采取应急措施时设置。

4、自动控制模式

在自动模式下，风扇根据油温、负荷情况自动启动，并可以把各组风扇及油泵分为高温启动，低温启动，远程启动。

在自动控制模式下，装置可设定多种工作方式。

冷却器工作受油面温度控制器开关位置或高压侧负荷电流控制，自动进入预设工作程序，开启相应的冷却器，以达到节能的目的。

当油温或负荷达到预设值时，控制器控制主用和备用冷却器自动启动并保持在远方控制模式下，远方控制室可以监测每组冷却器的运行情况，并可以启动、停止任意一组冷却器。

三、功能特点

1）采用双电源互投，一主一备方式确保供电高可靠性。

2）控制器采用宽温元器件，其工作温度范围可达-40℃~+85℃，完全适用于户外严酷高温、低温环境条件。

3）在自动控制模式失效的情况下可自动转入手动控制模式。

4）可与电厂DCS、无人值守变电站主系统进行通讯及联络，以便把各种信号上行和下行通讯。

5）既可以按温度和负载的开关量进行控制，也可以按温度和负载的模拟量进行控制。

6）控制柜内部加热冷却系统采用机械和电子双模式控制。

四、外形与地基安装图

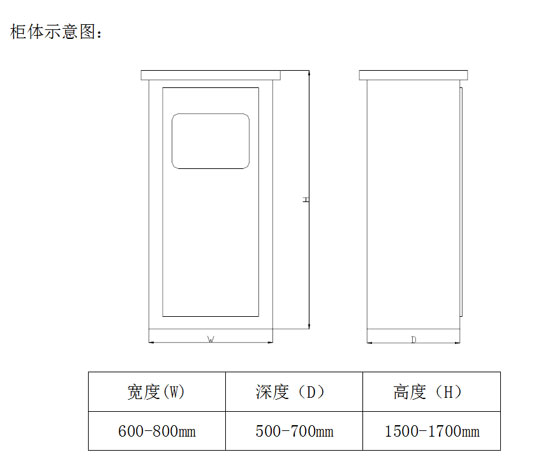

柜体采用2.0mm不锈钢或冷轧钢板制成，尺寸为：W×D×H(宽×深×高)，前后开门,分上下两层箱体结构。

根据变压器冷却器组数不同，柜体尺寸会有一定调整。
