NS3201直流电源屏

一、概述

NS-GZDW系列高频开关直流电源系统采用高频开关整流模块及微机监控模块，融合了新的高频软开关技术和计算机控制技术，具有零开通和零关断整流技术，简洁易懂的中文界面显示，完全智能化运行管理和多层保护等优异性能，极大地提高了系统的稳定性、可靠性和效率。

高频开关电源由于其体积小，重量轻，技术指标突出，模块化设计，Ｎ＋１热备份方式，系统配置有RS485和RS232接口，可与后台计算机配合通讯，实现“遥控、遥测、遥信、遥调”功能，完全满足电力系统自动化控制系统要求，是符合高新技术发展方向的新型电源产品。目前已广泛应用于发电厂、水电站及各类变电站和工业企业配电系统中心。

二、 系统性能特点

◆ 高频软开关技术：采用新的高频谐振软开关技术，实现整流过程高频开关管的零开通和零关断，提高系统的效率和功率密度。

◆ 模块化设计，充电装置使用多个高频开关模块并联，N+1热备分，可平滑扩容，可带电热拔插模块具有一体化接口，提高系统稳定性和可靠性。

◆ 监控功能完善，高智能化，采用大屏幕液晶汉字显示，触摸屏带触摸功能，声光告警。

◆ 全智能化设计，对系统的各组成部分：交流配电、整流模块、直流馈电实现全参数本地及远端监控；主要监控量有：模块的开/关机、充电方式、输出电压调节、输出限流点整定、双路交流自动切换、电池自动管理等等。

◆ 监控系统配有标准RS-232/485接口，采用电力部标准通信规约，方便接入自动化系统，提供开放协议，方便组网，简单实现“四遥”及无人值守。

◆ 对蓄电池自动管理及自动维护保养：实时监测蓄电池组的端电压，充、放电电流， 单体蓄电池电压自动控制均、浮充以及定期维护均充。

◆ 具有电池温度补偿功能。

◆ 整流模块操作使用简单，可带电插拔，更方便于安装、检修、更换。

三、 技术指标

◆ 交流输入电压:  380V±15%

◆ 电网频率：50Hz±10%

◆ 输出电流等级：10A~320A

◆ 使用电池容量:10AH~3000AH

◆ 额定输出电压：220V/110V

◆ 输出电压范围:  198V~286V /99V~143V  连续可调

◆输出限流：额定电流×（10% ~110% ）

◆ 模块额定输出电流：5A， 7A，10A，20A （220V系统）；

10A，15A，20A，40A（110V系统）

◆ 稳压精度:  ≤±0.5%

◆ 稳流精度:  ≤±0.5%

◆ 纹波系数:  ≤±0.1%

◆ 效率:  ≥91%

◆ 输出过压保护:  295±5V/155V±2V

◆ 输出欠压保护:  190V±2V/85V±2V

◆ 绝缘电阻:  ≥10M

◆ 绝缘强度：输出对地、输入对地、输入对输出施加2KVAC, 1min无飞弧无闪络。

◆相对湿度:  ≤90%

◆海拔：≤1000m

◆地震烈度≤7度

◆ 环境温度:  -5℃~45℃

◆ 可闻噪音:  自冷≤40dB

风冷≤55dB（距柜体1米处）

◆ 防护等级： ≥IP30

◆ 屏体尺寸（长*宽*高）：2260*800*600/2360*800*550

四、系统结构组成

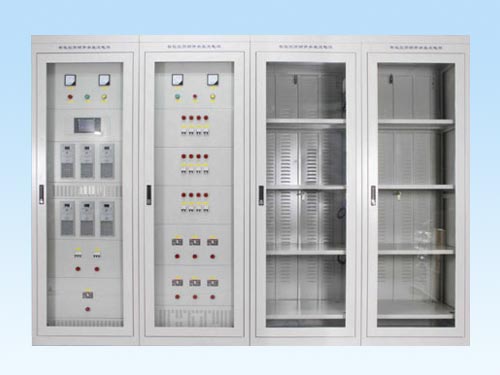

系统组成的屏面示意图如图2.1，其基本组成部件及功能如下：

A．监控模块：

监控模块进行系统管理，对系统的交流监控单元PMU-A2、直流监控单元PMU-D2、开关量监控单元PMU-K2、绝缘监测单元PMU-J1、18节蓄电池巡检仪PMU-B1中采集到的信号进行统一管理，实现电池智能化管理、系统、报警，使分布式集中监控的模式成立并实现后台远程通讯功能。

监控模块配置下位机：交流检测单元PMU-A2，直流检测单元PMU-D2，开关量信号单元PMU-K2；选配单元：绝缘监测单元PMU-J1，18节蓄电池巡检仪PMU-B1,108节蓄电池巡检仪BAT-108。

交流监测单元

测量双路三相交流输入电压、电流、交流接触器状态。

通过RS485串行接口将检测的信息传送给电源系统监控模块，作为监控模块管理电源系统和处理故障告警的依据。

根据测量的交流输入电压自动完成双路交流输入的自动切换；实现双路交流互为备用供电。

直流馈电监控单元

测量直流馈电的输出参数和馈电元件的工作状态。

监测合母输出电压、电流；控母输出电压、电流、电池充放电电流和环境温度等模拟量；通过RS485串行接口将检测的信息传送给电源系统监控模块，作为监控模块管理电源系统和处理故障告警的依据。

开关量监控单元

电池熔断器状态、电池开关状态、合闸开关状态、控制开关状态、绝缘监察继电器状态降压模块工作状态等开关量采集到此监控单元中，自行控制，并通过RS485口上报至监控模块。

绝缘监测单元

实现系统母线和支路绝缘状况监测，产生告警信号并上报至监控模块，同时具有告警干接点输出；单个绝缘监测单元可测量30路支路输出，绝缘监测单元可进行并机扩展。

B．充电模块(高频开关模块)：完成AC/DC变换，实现系统基本功能。

C．交流配电：将交流电源引入分配至各个模块，具备两路交流输入互投电气、机械功能。

D．避雷装置：使用C级防雷器，防交流处引进浪涌及雷击，确保系统运行的稳定性。

E．直流馈电输出：将直流输出电源分配至每一路输出。

F．母线电压调节：控制降压硅链投入节数，使直流母线电压保持在额定范围。

G．闪光输出：系统可根据需要选配闪光母线输出。

H．蓄电池：交流断电时，由蓄电池对直流负荷供电；合闸大电流输出时也由蓄电池对其进行供电。
